Diagrame instalații

Diagrame interactive: conducte, pierderi locale, furtun incendiu, tubulatură ventilare și Mollier h-x (în curând).

Alege diagrama

Deschide o diagramă din listă

Diagrama conducte

Dimensionare conducte în funcție de debit, viteză și pierdere de presiune.

Diagramă pierderi locale

Calculul pierderilor de presiune în coturi, vane și armături.

Diagramă pierderi de presiune – furtun de incendiu

Calculul pierderii de presiune în funcție de tipul furtunului și debit.

Diagramă tubulatură ventilare

Dimensionarea tubulaturii în funcție de debit, viteză și pierdere de presiune.

Diagramă psihrometrică Mollier h-x

Analiza proceselor de încălzire, răcire, umidificare și dezumidificare a aerului.

În curând

Diagrama conducte

Diagramă interactivă dimensionare conducte PEHD, PPR, PEX, oțel sudat

Surse de catalog si ipoteze de calcul
Valori orientative rugozitate
Valori orientative ale rugozitatii absolute k
Material / stare k [mm]
Alama, cupru, bronz, plumb, tehnic netezi0,0015…0,010
Aluminiu tehnic neted0,015…0,060
Otel fara sudura, noi0,020…0,10
Otel fara sudura, dupa un numar de anipana la 0,04
Otel cu sudura, noi si vechi0,04…0,01
Otel zincat (zincare obisnuita)0,10…0,15
Fonta in stare noua0,25…1,0
Fonta dupa un numar de ani de exploatare0,3…1,5
Mase plastice (polietilena, polipropilena, PVC)0,007

Sursa: Manualul de instalatii – Instalatii sanitare, Editura ARTECNO, Tabelul 2.4.32. Valorile sunt orientative, nu limite normative si nu sunt transformate in presetari automate.

Pentru randul „Otel cu sudura, noi si vechi”, valoarea este redata asa cum apare in sursa consultata.

Grafic de dimensionare conducte
Dimensiune De [mm] s [mm] Di geometric [mm] δ [mm] Di calcul [mm] Viteza [m/s] Interval recomandat R [Pa/m] Stare

Surse

SURSE DATE DIMENSIONALE

PEHD
VALROM Industrie / WaterKIT — Carte tehnica pentru tevi si fitinguri PEHD
PPR
VALROM RandomKIT — Carte tehnica – Sistem de instalatii sanitare si de incalzire (PP-R)
PEX-a
Uponor — Alimentari cu apa si incalzire cu radiatoare cu sistemul Uponor PE-Xa
OTEL
SR EN 10255 — Tevi din otel nealiat adecvate pentru sudare si filetare

SURSE CALCUL HIDRAULIC

Manualul de instalatii – Instalatii sanitare, Editura ARTECNO

  • rugozitati absolute;
  • proprietatile apei;
  • ipoteze de depunere;
  • nomograme de dimensionare.

VALROM Industrie / WaterKIT

  • Darcy-Weisbach;
  • Colebrook;
  • rugozitatea PEHD pentru calculul pierderilor de sarcina la apa.

Diagramă pierderi locale

Diagramă interactivă pentru calculul pierderilor de sarcină locale

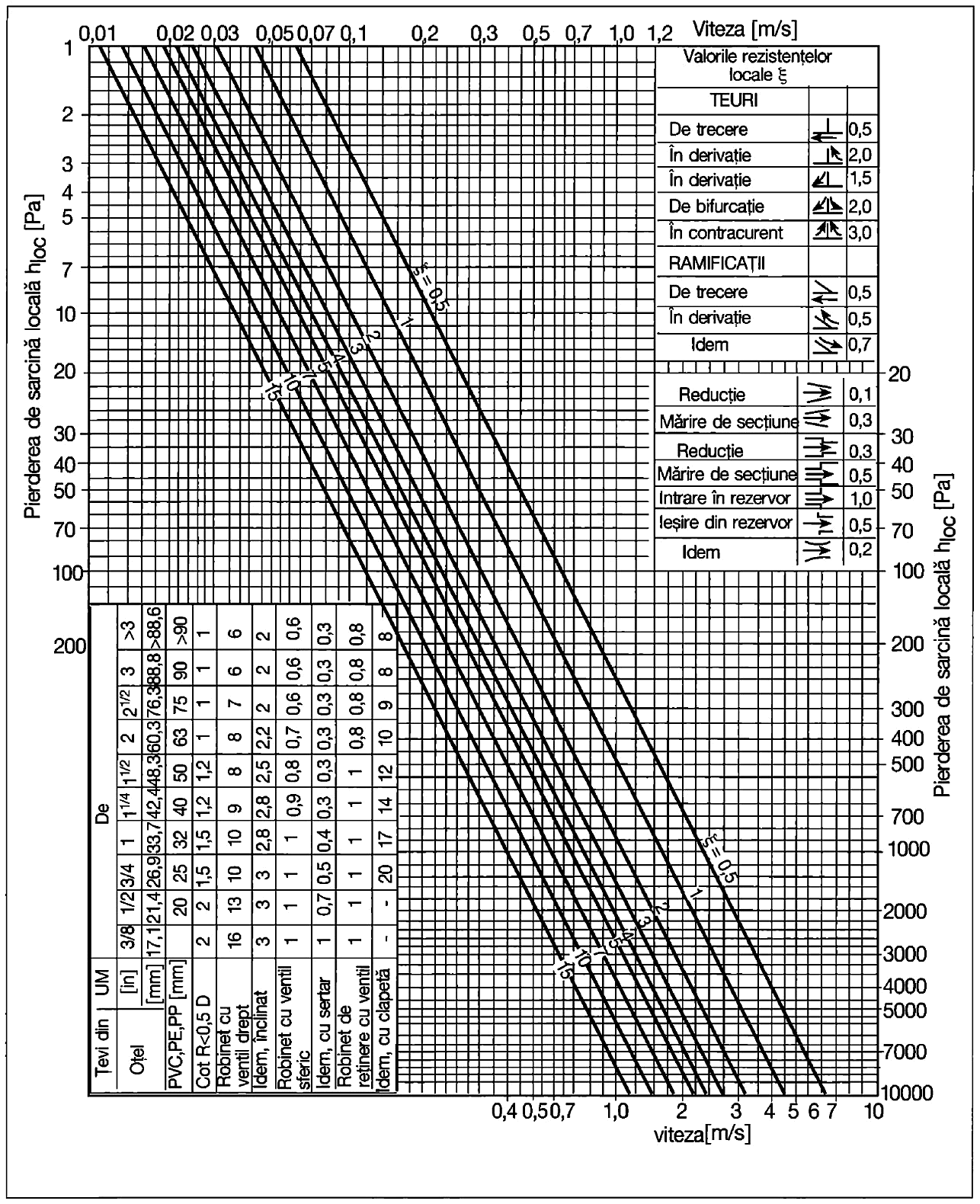

Grafic pierderi locale
Diagramă de referință pentru calculul pierderilor de sarcini locale

Diagramă de referință — pierderi de sarcini locale.

Diagramă pierderi de presiune – furtun de incendiu

Diagramă interactivă pentru pierderea de presiune în furtun de incendiu

Grafic furtun incendiu

Pierderea de presiune este calculată pentru debitul ales și pentru diametrele de furtun selectate. Valorile sunt orientative și ajută la estimarea pierderilor pe furtun în faza de proiectare.

Date de referință: Gollmer & Hummel GmbH – Pressure Loss Calculator. Prelucrare proprie; rezultatele se verifică în fișa tehnică a furtunului sau a hidrantului complet echipat.

Diagramă tubulatură ventilare

Calculator dimensionare tubulatură de ventilare

Material, rugozitate și proprietățile aerului

Domeniul aplicației: −50…200 °C; nu constituie validare pentru fum.

Grafic de dimensionare

Grafic tubulatură ventilare

Secțiuni la debitul introdus

Surse și trasabilitate

Calcul aerodinamic
ASHRAE Handbook—Fundamentals 2021, capitolul 21, Duct Design — §3.1, ecuațiile 18–25; §3.2, ecuațiile 29–31.
Rugozități
Aceeași ediție, tabelul 1. Presetările disting valoarea de categorie, intervalul publicat și valoarea adoptată; detaliul apare lângă material. Datele producătorului au prioritate pentru produsul efectiv ales.
Proprietăți aer
University of Cambridge — Formulas for Viscosity: legea Sutherland, b = 1,458·10⁻⁶ și S = 110,4 K. Densitate: gaz ideal, ρ = p/(287,05·T).
Viteze uzuale
NP I5-2022, Anexa 8 – Viteze uzuale ale aerului în conducte.
Geometrie rectangulară
NP I5-2022, cap. 5.2.1.4: raport recomandat între latura mare și latura mică ≤ 3:1.

Atenționare: Rezultatele au rol orientativ și trebuie verificate de proiectant în raport cu normativul aplicabil și condițiile din teren.
