Date generale: încăpere / destinație / categorie pericol

Datele se afișează în rezultatul TXT. Pericolul de incendiu considerat în acest breviar este OH.

Încăpere / zonă

Destinație

Categoria de pericol de incendiu

Pericol de incendiu

Intensitatea minimă de stingere i (select)

Override i (l/s·m²) (opțional)

Criterii: clasă de pericol, tip și înălțime de depozitare, sistem

Selectează clasa de pericol (LH, OH1–OH4, HHP), înălțimea considerată (dacă se aplică) și tipul de sistem.

Clasă

Înălțime considerată H (m) (opțional)

Tip sistem (pentru ajustare As)

Override As (m²) (opțional)

Dacă înălțimea introdusă depășește domeniul tabelului selectat pentru categoria aleasă, rezultatul va fi marcat ca „în afara domeniului tabelului”.

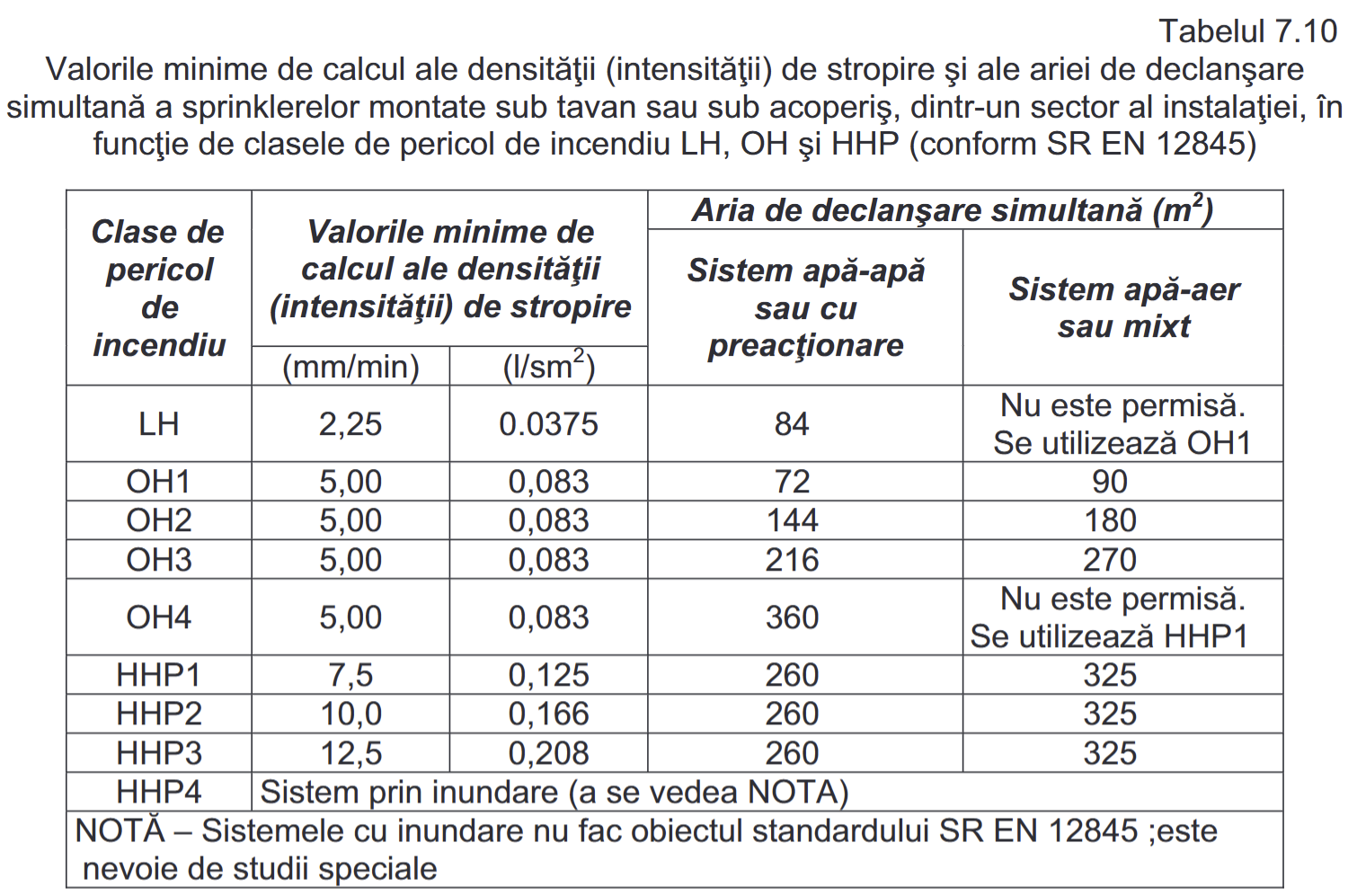

Important: de corelat și verificat cu Tabelul 7.10.

Verificare pe sprinkler: debit, K și presiune minimă

Se determină debitul pe sprinkler în funcție de intensitate și aria acoperită, se stabilește numărul minim de sprinklere în aria de acțiune și se verifică presiunea la orificiu pe baza factorului K. Debitul total al instalației rezultă din numărul de sprinklere adoptat.

Tip sprinkler

Temperatura de declanșare sprinkler

A_p – aria acoperită de un sprinkler (m²)

Factor K (l/min · √bar)

Presiune minimă la orificiu (bar) – criteriu

Presiune P impusă (bar) (opțional)

Număr rezultat (N_min)

—

Număr final de sprinklere (N adoptat)

Necesită sprinklere de raft (Vezi breviar de calcul – sprinklere de raft)

Presiune grup de pompare

Presiunea grupului – conform calcul hidraulic (introduc manual)

P_s la sprinkler defavorabil (bar) – automat

P_pierderi (bar)

Înălțime montaj sprinkler – cota geodezică (m)

Notă: pentru estimarea sarcinii hidrodinamice, presiunea necesară la pompă se poate aproxima ca suma dintre presiunea cerută la sprinklerul cel mai defavorizat, pierderile de presiune pe traseu (aprox. 15–25%, recomandat minimum 1 bar) și diferența de cotă, considerând că 1 bar ≈ 10 m coloană de apă.

Timp funcționare

Timpul de funcționare se introduce conform cerinței stabilite în proiect.

Timp funcționare t (minute)

Rezultate

Înapoi către Hub

Atenționare: Rezultatele trebuie verificate de proiectant în raport cu normativul aplicabil, ipotezele de calcul și situația din teren. Calculatorul sprijină dimensionarea și verificările preliminare, dar nu înlocuiește analiza tehnică finală și responsabilitatea profesională.
