Calculator hidranți exteriori

Debit de calcul

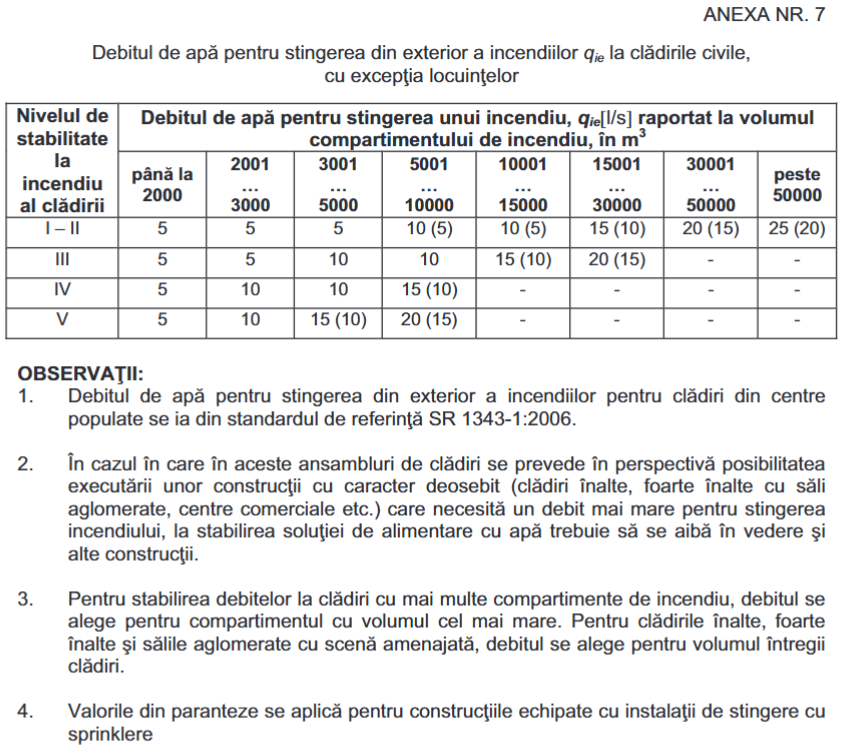

Debitul qie se alege din Anexa nr. 7 (clădiri civile, cu excepția locuințelor) sau Anexa nr. 8 (clădiri de producție și depozitare), raportat la volumul compartimentului de incendiu și nivelul de stabilitate la incendiu. Valorile din paranteză se aplică pentru construcții echipate cu instalații de stingere cu sprinklere.

Tip clădire (tabel aplicat)

Construcția se incadreaza la echipare cu sprinklere?

Nivel stabilitate la incendiu (civil)

Volum compartiment incendiu V (m³)

Include parcaj (tabel dedicat volum parcaj / stabilitate) – calculează separat și ia max(qie clădire, qie parcaj)

Tip hidrant exterior + număr hidranți

Debit specific considerat pentru un hidrant exterior (fără furtun): 5 l/s (Art. 6.28). În acest calculator: 1 racord tip B (DN65) = 5 l/s. Hidrantul subteran DN80 se consideră 5 l/s.

Tip hidrant exterior

Debit specific pe racord B (l/s) – Art. 6.28

Override debit specific pe racord B (l/s) – opțional

Adaptor/racord tip A (DN100) – opțional (constructiv)

Notă: diametre minime conducte alimentare (informativ): DN100 pentru hidranți DN80 • DN150 pentru hidranți DN100 • DN250 pentru hidranți DN150.

Teavă de refulare

Lungimea jetului compact se alege conform Anexei 14bis. În proiectare, cerința uzuală este: 5 l/s pe racord B.

Lungimea jetului compact L (m)

Diametru orificiu d (mm)

Auto-select d pentru qih ≥ 5 l/s

q cerut (l/s) – referință

Sarcina hidrodinamică

Pierderile de sarcină se determină estimativ sau se introduc manual, conform calculului hidraulic.

Presiunea necesară – conf. calcul hidraulic (introduc manual)

DN furtun (pentru coeficient A)

Lungime furtun l (m) – manual

Debit pe linie q (l/s) – automat (max(5, qih))

Diferență de nivel Δz (m) (opțional)

Pierdere pe conducte (liniare + locale) ΔHcond (mCA) – manual

Pierdere pe furtun: h = A · l · q² (mCA), unde: coeficient-A=0,0154 (DN50) / 0,0015 (DN75), lungimea-l [m], debit-q [l/s].

Notă: pentru situațiile în care se estimează sarcina hidrodinamică, P_pierderi (pierderile de presiune) se pot adopta valori de ordinul a 10% - 20%, dar nu mai puțin de 10 mCA.

Alimentare

Selectezi sursa de alimentare (retea sau grup de pompare) si, dupa caz, introduci parametrii retelei ori stabilesti timpul de functionare pentru dimensionarea rezervei de apa.

Mod alimentare

Timp funcționare – selecție (6.19)

Override timp (min) – opțional

Rezultate

Înapoi către Hub

Atenționare: Rezultatele trebuie verificate de proiectant în raport cu normativul aplicabil, ipotezele de calcul și situația din teren. Calculatorul sprijină dimensionarea și verificările preliminare, dar nu înlocuiește analiza tehnică finală și responsabilitatea profesională.
